Vinnolit P4472

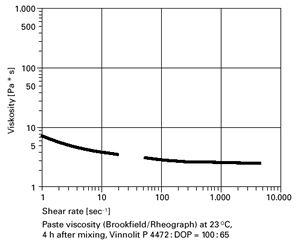

Vinnolit P 4472 – мелкодисперсная эмульсионная гомополимерная ПВХ-смола для изготовления паст. Пластизоли, основанные на смоле Vinnolit P 4472, отличаются низкой начальной вязкостью и почти ньютоновскими характеристиками текучести ( см диаграмму ). Основные применения – пасты для компактных виниловых обоев, напольных покрытий, искусственной кожи и переплетных материалов.
Свойства продукта | Значение | Ед изм | Метод анализа |
| DIN | ISO |
Значение К | Ок. 72 | - | 53726 | 1628-2 |
Пониженная вязкость | Ок. 132 | | 53726 | 1628-2 |
Насыпная плотность | ок. 310 | г/л | 53466 | 60 |
Остаток на сите 63 мкм | < 1 | % | 53159 | 1624 |
Содержание летучих вещетсв | < 0,3 | % | - | 1269 |
Содержание эмульгатора | Среднее | - | - | - |
Переработка и Применение
За счет благоприятной реологии при высоких усилиях сдвига, пасты на основе Vinnolit P 4472 могут перерабатываться всеми обычными методами. Следующие свойтсва делают смолу Vinnolit P 4472 применимой, в частности, для производства низкопластифицированных и/или высоконаполненных паст : – Очень низкая начальная вязкость – Практически линейные характеристики текучести – Легкое отлипание желированного материала от подложки ( важно при производстве искусственной кожи и пр. ). – Хорошо применима для механического вспенивания при использовании добавок для вспенивания на силиконовой основе.
Низкая начальная вязкость смолы Vinnolit P 4472, в сочетании с почти линейными характеристиками текучести, позволяют производить очень тонкие (< 100 мкм) покрытия, даже при высокой скорости нанесения обратным валом или трафаретом.
Нежелательная вязкость многих пластизолей может быть устранена путем добавления необходимого количества Vinnolit P 4472. Начальная вязкость может быть еще снижена смешением со смолами-экстендерами ( например, Vinnolit C 65 V или Vinnolit EXT). Высокая толерантность к наполнителю позволяет делать экономичные рецептуры. Пасты на основе Vinnolit P 4472 используются для базового слоя при производстве вспененного линолеума, давая ровную поверхность без тенденции к налипанию на пре-желирующий циллиндр.
|
