Vinnolit E70CQ

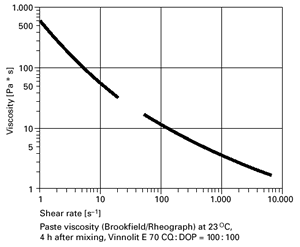

Vinnolit E 70 CQ – высокодисперсная пастообразующая эмульсионная гомополимерная ПВХ смола, легко превращаемая в пластизоли с очень высокой вязкостью с длительным сроком хранения. Обычный уровень содержания пластификатора для паст, сделанных на основе Vinnolit E 70 CQ – примерно 80 частей пластификатора на 100 частей ПВХ. Такие пасты проявляют псевдопластичную реологию ( см диаграмму ).
В соответствии с этим, смола Vinnolit E 70 CQ, кроме ее основного применения в качестве смолы для покрытия текстиля, может используется как компонент смеси для повышения точки текучести или для снижения дилатантности паст. Это используется, например, при ламинировании ткани  напрямую к сырому пенному слою, при производстве автомобильных мастик или для предотвращения образования пузырей при нанесении ракелем.



Свойства продукта

Значение

Ед изм

Метод анализа



DIN

ISO

Значение К

Ок. 70

-

53726

1628-2

Пониженная вязкость

Ок. 124

см³/г

53726

1628-2

Насыпная плотность

ок. 380

г/л

53466

60

Остаток на сите 63-µm

< 3

%

53195

1624

Содеражние летучих веществ

< 0,5

%

-

1269

Содеражние эмульгатора

Среднее

-

-

-


Переработка и Применение

Пасты на основе смолы Vinnolit E 70 CQ могут применяться прямым или переносным нанесением с использованием ракеля или трафарета, а также безвоздушным распылением (  важно при  использовании данной смолы при производстве автомобильных герметиков ( мастик ).

Пасты на основе Vinnolit E70CQ могут наноситься напрямую на ткань. С этой точки зрения важна не только высокая точка текучести, но также и отличное удерживание пластификатора смолой  Vinnolit E 70 CQ.

В сочетании с марками ПВХ с более низкой вязкостью, такими, как  Vinnolit E 68 CF, возможно получение псевдопластичных паст любой заданной вязкости. Замещение 10–15 % ПВХ смолой Vinnolit E 70 CQ может снизить вероятность образования пузырей при нанесении ракелем.

Т.к. вязкость и точка текучести паст, изготовленных на основе смолы Vinnolit E 70 CQ может быть существенно понижена при использовании определенных стабилизаторов и кикеров, необходимо уделить особое внимание выбору этих добавок. Высокая термостабильность смолы Vinnolit E 70 CQ делает возможным вводить в состав пасты стабилизаторы для базового слоя или же использовать только эпоксидированное соевое масло.

Vinnolit E 70 CQ подходит для химически вспененных слоев при использовании ZnO в качестве кикера. При смешении с другими марками пены, диапазон возможных вязкостей переработки может быть расширен.
